冷熱沖擊試驗箱根據試驗需求及測試標準分為三箱式和兩箱式，區別在于試驗方式和內部結構不同。三箱式分為蓄冷室、蓄熱室和試驗室，產品在測試時是放置在試驗室。兩箱式分為高溫室和低溫室，是通過電機帶動提籃運動來實現高低溫的切換，產品放在提籃里，是隨提籃一起移動的。試驗箱分低溫區和高溫區，沖擊試驗時自動打開高溫區與低溫區從而達到高溫與低溫的沖擊試驗。試驗箱門、循環風機、提藍傳動等互鎖，一旦打開箱門，循環風機和提藍傳動的電源會被自動切斷，保護操作者的安全。

   高低溫冷熱沖擊試驗箱在測試過程中，會涉及到“恢復時間"這一參數。這個參數在產品測試過程中，怎么去理解呢？冷熱沖擊試驗箱的恢復時間，是做沖擊試驗的一個考量標準，因?yàn)楫?dāng)溫度從一個溫度轉換到另外一個溫度時，是需要時間的，假如時間恢復得慢，就失去了“沖擊"這個意義，等同于“線性恢復"。作為溫度的內部循環，不管你做的溫度多少均勻性都不會超過±3℃%，箱體波動度±0.5℃沖擊穩定回穩后箱內恒溫時。

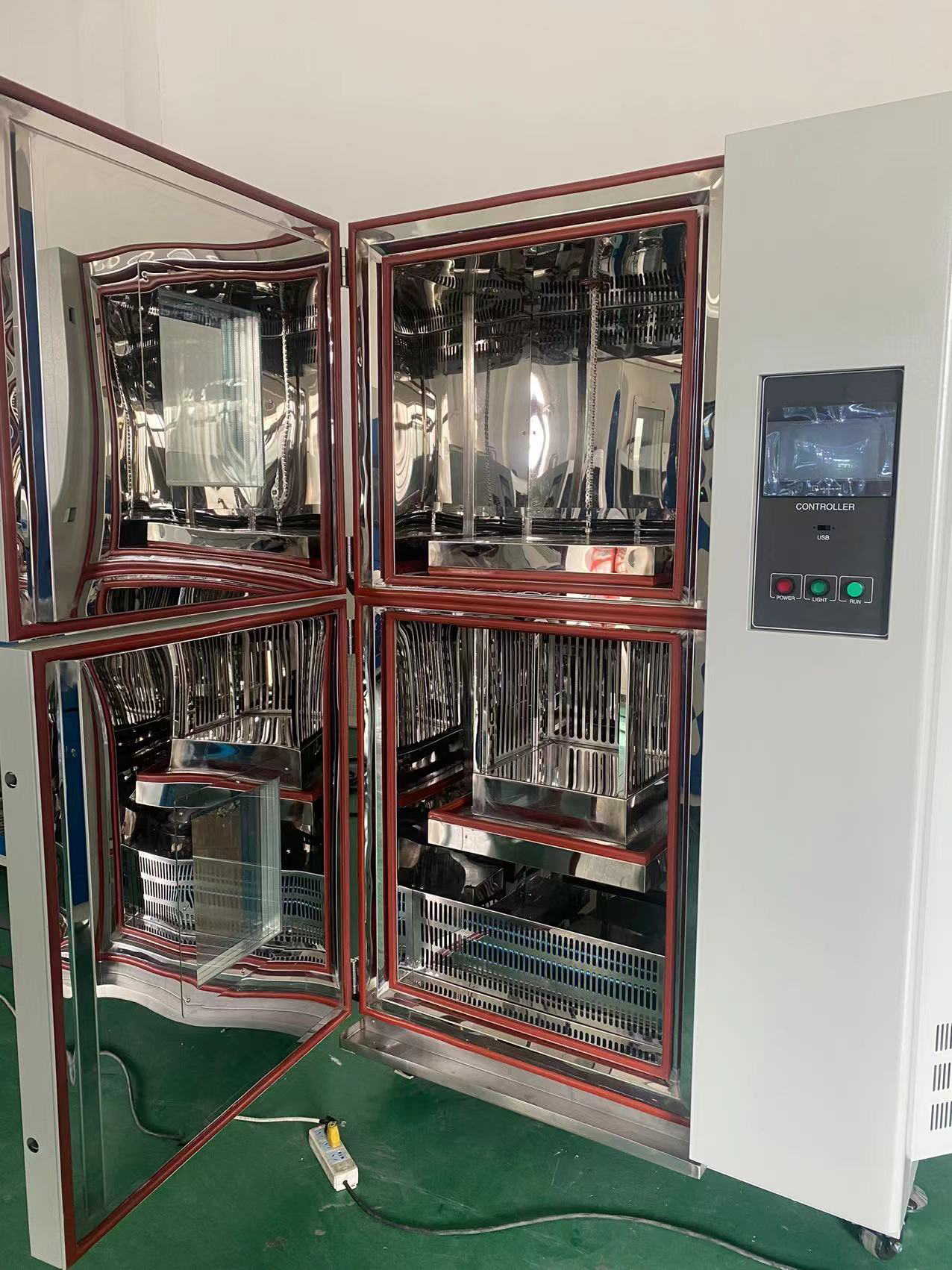

冷熱沖擊試驗 箱示意圖

高低溫冷熱沖擊試驗箱沖擊恢復時間：

1.按規定位置安裝溫度測量傳感器，將高溫區和低溫區的溫度控制器分別調節到所要求的標稱溫度上。

2.分別使箱體升溫和降溫，自高低溫沖擊試驗箱進入控溫狀態后穩定30min或按產品技術條件要求穩定相應的時間，記錄測量點的溫度值。

3.將檢驗負載置入高溫區中，按照相關要求選擇溫度保持時間，并記錄溫度。隨后放入低溫區，按照相同的方法記錄溫度。

4.分別記錄檢驗負載從高溫到低溫、低溫到高溫，測量點溫度恢復到檢驗負載放入之前的溫度狀態所需要的時間。
