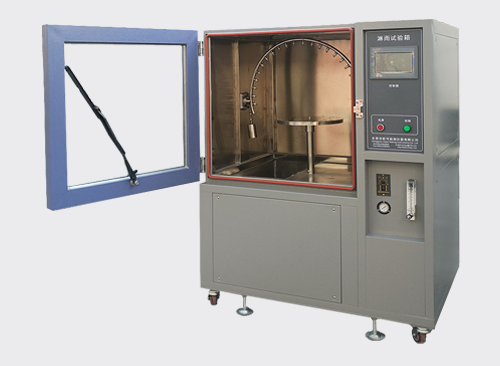

名稱：大視窗淋雨試驗箱
品牌：中研立華
型號：ZYLH-IPX34-225D
尺寸：內：600*600*600（mm） 外：900x1080x1650（mm）
介紹：大視窗淋雨試驗箱是通過擺管的噴水嘴（孔）噴水，模擬大自然降雨情況，用作外殼防護的電氣設備的防護等級試驗的設備。
產地：江蘇（蘇州）
0512-66873050
產品參數
| 品牌 | 中研立華 | ||||
| 名稱 | 大視窗淋雨試驗箱 | ||||
|
型號 |
ZYLH-IPX34-225D |
ZYLH-IPX34-500D |
ZYLH-IPX34-1000D |
ZYLH-IPX34-1400D |
|
| 滿足標準 |
1.GJB150.8淋雨試驗方法
2.GB2423.38耐水試驗方法
3.IEC60068-2-68耐水試驗方法
4.GB4208耐水試驗方法
5.IEC60529耐水試驗方法
6.GB/T4942.1耐水試驗方法
7.IEC60034-5耐水試驗方法
8.ISO 20653耐水試驗方法
|
||||
| 產品用途 | 大視窗淋雨試驗箱的主要作用是測試產品在淋雨的氣候環境下的貯存、運輸和使用時的性能，該設備主要用于電子電工產品、燈具、電柜、電器組件、汽車、摩托車及其及零部件等產品在模擬淋雨的氣候條件下，對產品的物理以及其它相關性能進行測試，測試后，通過檢定來判斷產品的性能是否達到要求，以便產品的設計、改進、檢定及出廠檢驗使用。 | ||||
| 產品特點 |
1.采用科學的設計，使得該設備能夠提供逼真的模擬淋水、濺水和浸水等環境
2.全儀表的控制系統以及變頻技術的采用，使得降雨量、試品架的回轉角度，噴水擺桿的擺動角度以及噴水量，擺動頻率都可自由設置及調節
3.零部件的配套與組裝匹配性好，主要功能元器件均采用原裝進口件，提高了產品的安全性和可靠性，能保證用戶長時間、高頻率的使用要求
4.超大面積的玻璃觀察窗 |
||||
| 產品結構 |
(1) 試驗箱箱體為整體結構形式，淋雨水箱﹑高壓水泵﹑試驗裝置旋轉系統位于箱體下部，控制系統位于試驗箱的正下面
(2)試驗箱為單開門,采用雙層耐老化硅橡膠密封
(3)箱門上設有觀察窗
(4)設備安裝有開關控制的照明燈
(5)防水旋轉接頭﹑頻率轉換系統安裝在試驗箱的右面
|
||||
| 產品材質 |
(1) 外殼冷軋鋼板噴涂/工作室內壁采用SUS304鏡面不銹鋼板加工成型
(2) 專用電機、離心對流風扇
(3) 溫度測量采用進口PT-100傳感器
(4) 硅橡膠密封條,進口防水密封旋轉接頭
(5)流量調節閥，調速電機
(6)試樣架及試樣架旋轉結構,玻璃觀察窗
(7)旋轉角度﹑頻率轉換控制系統
|
||||
|
內箱尺寸W*D*H（mm) |
600×600×600 |
800×800×800 |
1000×1000×1000 |
1400×1400×1400 |
|
|
外箱尺寸W*D*H（mm) |
900×1080×1650 |
1100×1480×1750 |
1200×1500×1950 |
1900×1600×2350 |
|
|
擺管半徑（mm) |
200 |
300 |
400 |
600 |
|
|
轉盤直徑（mm) |
300 |
400 |
500 |
500 |
|
|
電源/功率 |
220V/3KW |
220V/3KW |
220V/3KW |
220V/4KW |
|
|
轉盤承重（kg） |
20 |
||||
|
轉盤可調高度（mm) |
100 |
||||
|
技術指標 |
樣品架轉速 |
1 ～3r/min（可調） |
|||
|
噴水孔直徑 |
0.4mm |
||||
|
噴水孔徑間距 |
50mm |
||||
|
噴水孔流量 |
0.07 L/min +5% |
||||
|
淋雨水壓 |
80～150Kpa |
||||
|
噴水管搖擺角度范圍 |
120°、 320°（接近） |
||||
|
噴嘴夾角 |
120°（IPX3）、180°（IPX4） |
||||
|
擺動夾角 |
120°（IPX3）、320°（IPX4） |
||||
|
擺管擺幅 |
最大±180°（接近） |
||||
|
噴水管擺動速度 |
IPX3 15次/min; IPX4 5次/min |
||||
|
預設試驗時間 |
1S～9999H59M59S任意可調 |
||||
|
控制系統 |
西門子觸摸屏控制系統 |
||||
|
環境條件 |
溫度5℃～40℃、相對溫度 ≤85％RH |
||||
|
安全保護裝置 |
電源超載/短路保護、接地保護、缺水保護、報警訊響提示 |
||||
